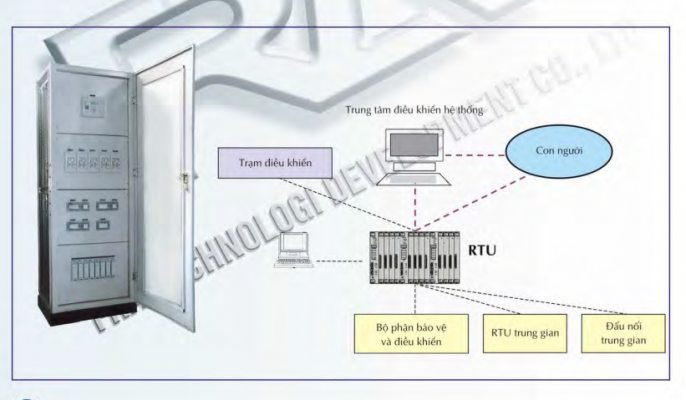

TỦ RTU
Tủ RTU (Remote Terminal Units) được sử dụng cho điều khiến từ xa và cho hệ thống SCADA. Ngày nay, các thiết bị RTU được chế tạo có khả năng điều khiến phân tán và điều khiến vòng lặp dựa trên công nghệ vi xứ lý có nhiều tính năng cao.
RTU sủ dụng với các thiết bị điện tử thông minh (IED) và các chức năng điều khiến cho các ứng dụng trong trạm dựa trên khả năng lập trình được (PLC – Programmable Logic Controller).
Một số chức năng chính của RTU là:
· Điều khiến – vận hành từ xa cho trạm thông qua trung
· tâm điều khiển của hệ thống
· Truyền tín hiệu bằng nhiều phương thức khác nhau
· Xử lý dữ liệu
· Đặt cấu hình
Kích thước ngăn RTU: Rack 19″
Kích thước tiêu chuẩn cúa tủ: W800 x D800 xH2200
Mẫu sơn tiêu chuẩn: Ghi sáng RAL 7032.
LẮP RÁP VÀ ĐI DÂY
Các công việc lắp ráp thiết bị và đi dây bao gồm:
- Phân phát thiết bị
- Chuẩn bị tú để lắp
- Kiểm tra từng thiết bị một
- Lắp ráp từng thiết bị
- Đi dây nối từng thiết bị
- Kiểm tra đi dây.
CHÍNH SÁCH CHẤT LƯỢNG VÀ CÁC DỊCH VỤ
Sản phẩm FRA sản xuất đáp ứng tốt nhất mọi nhu cầu của khách hàng. Toàn bộ quá trình từ thiết kế, sản xuất, và thử nghiệm đều tuân thủ các quy định của Hệ thống Quản lý Chất lượng ISO 9001 sẽ đảm bảo sản phẩm sản xuất ra có
chất lượng cao nhất, đáp ứng yêu cầu của khách hàng. Công tác bảo hành, bảo trì và các dịch vụ khác luôn được đưa lên hàng đầu, nhanh chóng và kịp thời đáp ứng tốt nhất theo yêu cầu của khách hàng.

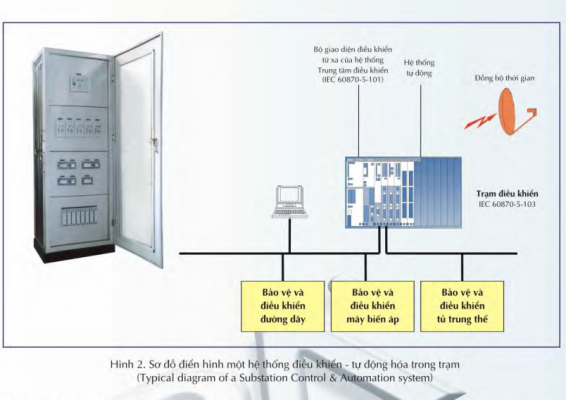

TỦ BẢO VỆ VÀ ĐIỀU KHIỂN
Tủ bảo vệ và điều khiến được thiết kế để điều khiến đóng cắt và báo vệ bằng rơ le cho các thiết bị đóng cắt trong các trạm biến áp của hệ thống phân phối và truyền tải đến 500kV như: máy cắt, dao cách ly, biến điện áp, biến dòng, máy biến áp..
Tủ bảo vệ và điều khiển được lắp đặt trong phòng điều khiển của trạm biến áp hoặc trung tâm điều khiển của hệ thống điện. Với chức năng chuyên trách của mình, tủ bảo vệ và điều khiển có vai trò quyết định đến tính vận hành chính xác, ổn định liên tục của hệ thống điện, cũng như bảo vệ an toàn cho các thiết bị của hệ thống điện và an toàn cho người vận hành.
ĐIỀU KIỆN VẬN HÀNH
Tủ bảo vệ và điều khiển sử dụng trong nhà với điều kiện vận hành như sau:
- Nhiệt độ môi trường: -5°C + 50° C
- Độ ấm tương đối lớn nhất: 95%
- Khí hậu: nhiệt đới, nóng ấm
ĐẶC ĐIỂM VÀ DẢI SẢN PHẨM
Tủ bảo vệ và điều khiển được thiết kế đơn chiếc theo yêu cầu của khách hàng bao gồm vỏ tủ, bố trí thiết bị trên mặt
tủ, các loại rơ le bảo vệ, các giao diện thông tin và các thiết bị điều khiến.
Vỏ tủ được chế tạo bằng thép tấm 2mm gia công trên máy công nghệ CNC với cấp bảo vệ tiêu chuấn là chống bụi IP41, sử dụng trong nhà. Vỏ tủ sau đó được sơn tĩnh điện có độ bền cao, có cánh cửa theo yêu cầu khách hàng.
Thông thường, tủ điều khiển và tủ bảo vệ được bố trí riêng biệt. Trong một số trường hợp, các thiết bị điều khiển và bảo vệ có thể được bố trí trong cùng một tủ. Khóa cửa thường sử dụng loại tay nắm kèm ổ khóa có chìa.
Tủ bảo vệ và điều khiển có trang bị điện trở sấy được điều khiển bằng một bộ cảm biến nhiệt độ đi kèm.
(*) Trong những dự án cụ thể, đặc điểm kỹ thuật có thể thay đổi cho phù hợp với yêu cầu của khách hàng.
CÁC ĐẶC TÍNH KỸ THUẬT
Điều kiện vận hành: Trong nhà
Phương thức lắp đặt: Trên nên nhà
Cấp bảo vệ vỏ tủ: IP41 (chống bụi) hoặc cao hơn
Mẫu sơn tiêu chuẩn: Ghi sáng RAL 7032 hoặc màu khác theo yêu cầu.
CÁC SẢN PHẨM KINH DOANH CỦA FRA
SẢN XUẤT
- Tủ điều khiển, bảo vệ, tủ AC/DC, tủ đấu dây ngoài trời, Tủ RTU và Hệ thống điều khiển máy tính.
- Trạm biến áp hợp bộ kiosk.
- Tủ điện hạ thế các loại GDB, DB, SDB, MCC…
- Giàn tụ bù trung thế, cao thế.
Tủ trung thế cách điện khí SF6
KINH DOANH
- Thiết bị trạm biến áp truyền tải đến 500kV.
- Thiết bị đường dây truyền tải đến 500kV.
- Thiết bị điện phân phối hạ thế 0,4kV.Thiết bị máy phát điện, điện công nghiệp, điều khiển…
- Các phụ kiện đường dây, cáp điện…
- Thiết kế, cung cấp, lắp đặt và chuyển giao. trạm và các công trình điện trọn gói đến 500 Kv.
Trong thời kỳ kinh tế mở, đổi mới, đầu tư vả hội nhập phục vụ công nghiệp hóa, hiện đại hóa nền kinh tế đất nước, FRA luôn đáp ứng tốt nhất mọi nhu cầu cung cấp các thiết bị truyền tải và phân phối điện cho ngành điện, thiết bị điện dùng trong công nghiệp, xây dựng.
